定制化的分级效率和压降测试——Palas® FET滤芯过滤性能测试系统
来源: | 作者:灵柯精密仪器 | 发布时间: 2023-12-22 | 360 次浏览 | 分享到:
由于过滤器和过滤材料的多样性,制造商在质量控制方面面临着一系列挑战。为了应对不同应用中各种过滤器和过滤材料的分级效率的测试需求,各种标准规定了不同的测试方法和要求,例如:ISO 11155-1和DIN EN 71460 -1/-3适用于客舱空调过滤器,ISO 29463、EN 1822适用于HEPA/ULPA过滤器,而ISO 16890和ASHRAE 52.2适用于一般通风过滤器。这些测试通常包括在额定风量下测量分级效率和压降曲线。



为了满足这些标准的要求,将它们整合到一个系统中是一项复杂的任务,尤其是从ePM10到H14效率的测试。每个标准都详细规定了管道设计的细节,通常为610 mm x 610 mm(客舱空调滤尺寸为300 mm x 600 mm),以及测试用气溶胶生成和测量所需的仪器。Palas®在过滤器测试和气溶胶测量领域拥有40多年的经验,推出了许多满足各种测试要求和条件的优质仪器。Palas® FET系列滤芯过滤性能测试系统是一套高效的测试系统,旨在满足各类过滤器和滤材的不同尺寸、设计和效率的测试需求,为制造商的研发和质量控制提供多方位技术支持。


带有气溶胶生成和测量、U-SMPS 和 Promo LED 2300 的双通道系统,用于 0.02 微米至 10 微米的效率测试。

带有气溶胶生成和测量、U-SMPS 和 Promo LED 2300 的双通道系统,用于 0.02 微米至 10 微米的效率测试。



三种测试管道保障顺利流动




FET系统具备灵活的设计,可对从100 x 100 mm到610 x 610 mm的滤芯进行精确定义的测试。为确保测试通道在气流引导和气溶胶分布方面与滤芯尺寸相适应,系统设计包括三种管道尺寸,以确保满足测试条件。垂直的管路设计最大限度的保证了大粒径颗粒物的均匀分布和无损传输,以满足如ISO 16890等标准对最大10 μm粒径颗粒物的要求。


气溶胶仪器,如气溶胶生成和测量,可以在每个通道中使用。在选择集成组件时,需根据相应的风量和从0%到99.995%的不同效率要求进行仔细选择。

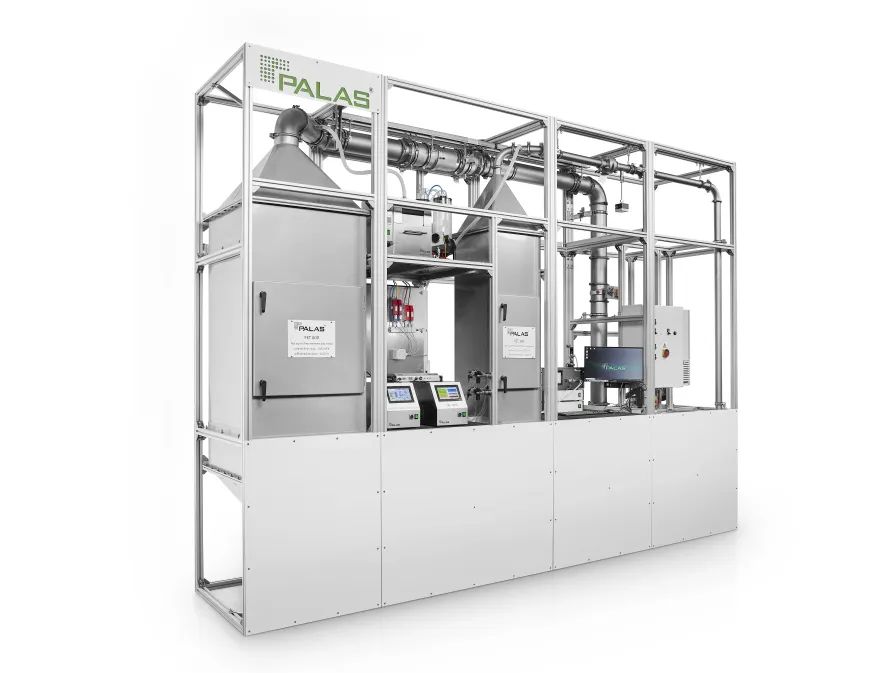

Palas® FET Dual双通道空气滤芯过滤性能测试台


气溶胶生成


在VDI 3491标准中规定了气溶胶发生器的基础要求,比如测试气溶胶应保持颗粒大小和浓度的恒定。FET系统可配备多达五种不同的发生器。Palas®有超过18种独特的气溶胶发生系统,支持在不同浓度下产生包括但不限于DEHS、PaO、NaCl、KCl和固体粉尘等材质的颗粒物,可覆盖从5 nm到200 µm的粒径范围。


气溶胶测量范围5 nm - 40 µm


所有气溶胶测量设备均由Palas®提供,包括适用于更宽粒径范围的气溶胶粒径谱仪。这些测量技术满足FET系统中的高标准要求,并且测试精度高,对用户友好。


符合多种测试标准的FET系统


过滤器测试要求符合标准化,且具有国际可比性。FET系统根据客户需求提供单独的测试通道,包含了多种过滤器测试标准的要求,包括ISO 29463-5 适用于高效和超高效过滤器;ISO 16890适用于一般通风设备空气过滤器;ISO 11155-1和DIN 71460-1/-3适用于汽车座舱空调过滤器。


为保证过滤器质量,ISO 29463-1还要求所有效率在99.95%及以上的HEPA / ULPA 过滤器(ISO 35H / H13)都必须根据ISO 29463-4进行局部效率测试,并根据ISO 29463-5进行整体效率测试。除了提高过滤器的质量外,ISO 29463-1还规定所有效率为99.95%及以上的HEPA / ULPA过滤器都必须经过特定的测试。

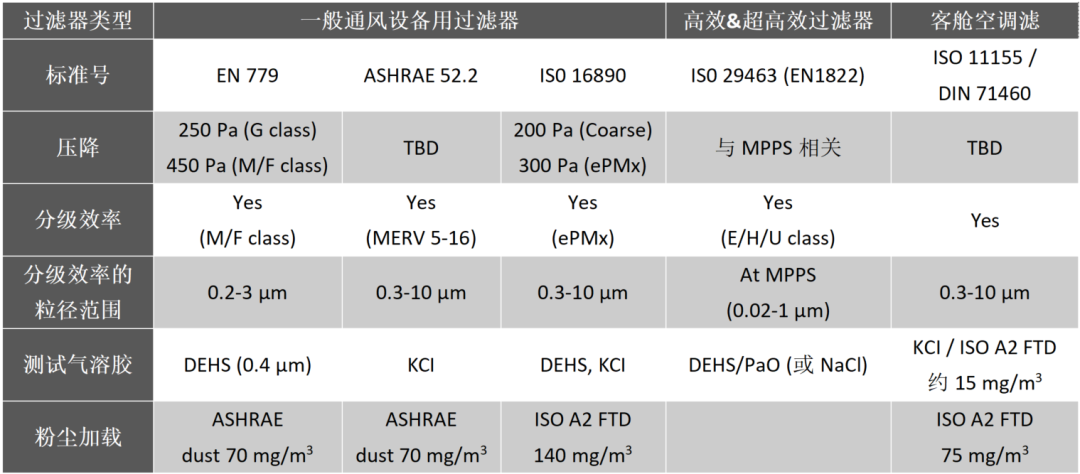

不同标准的测试要求
